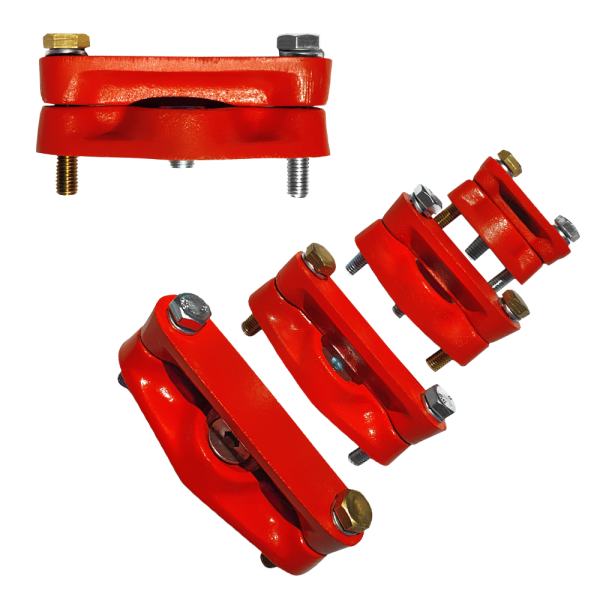

Nasadki żeliwne do izolatorów

Typy produkowanych nasadek żeliwnych do izolatorów porcelanowych:
J4, J8, J12, SW 4-10, SW 4-20, C4, C8

Zastosowanie produktu:

  • Nasadki żeliwne przeznaczone są do montażu szyn zbiorczych lub pakietu szyn w rozdzielniach średnich napięć (10 kV i 20 kV).
  • Można je również stosować w rozdzielniach niskich napięć. Nasadki żeliwne stosowane są w Polsce od wielu lat w wersji pojedynczej.

Materiał:

Produkowane przez nas nasadki wykonane są z żeliwa ŻL 250 (gotowe elementy malowane są na czerwono lub w innym kolorze ustalonym indywidualnie z klientem).
​Nasadki posiadają jedną nakładkę górną przykręconą śrubami A2 DIN933 i środkową DIN7991.



​Oznaczenie Rozmiary
szyn
Średnica
otworu
mocującego
Rodzaj
izolatora
A B
N 60x7x12 60 M10/40 13 A
N 60x7x16 60 M10/40 17 B
N 60x12x12 60 M10/45 13 A
N 60x12x16 60 M10/45 17 B
N 60x17x12 60 M10/50 13 A
N 60x17x16 60 M10/50 17 B
N 60x32x12 60 M10/70 13 A
N 60x32x16 60 M10/70 17 B
N 60x52x12 60 M10/90 13 A
N 60x52x16 60 M10/90 17 B
N 80x7x12 80 M10/40 13 A
N 80x12x12 80 M10/45 13 A
N 80x12x16 80 M10/45 17 B
N 80x17x12 80 M10/50 13 A
N 80x32x12 80 M10/70 13 A
N 80x32x16 80 M10/70 17 B
N 80x52x12 80 M10/90 13 A
N 80x52x16 80 M10/90 17 B
N 100x12x12 100 M10/45 13 A
N 100x12x16 100 M10/45 17 B
N 100x32x12 100 M10/70 13 A
N 100x32x16 100 M10/70 17 B
N 100x52x12 100 M10/90 13 A
N 100x52x16 100 M10/90 17 B
N 120x12x16 120 M10/45 17 B
N 120x32x16 120 M10/70 17 B
